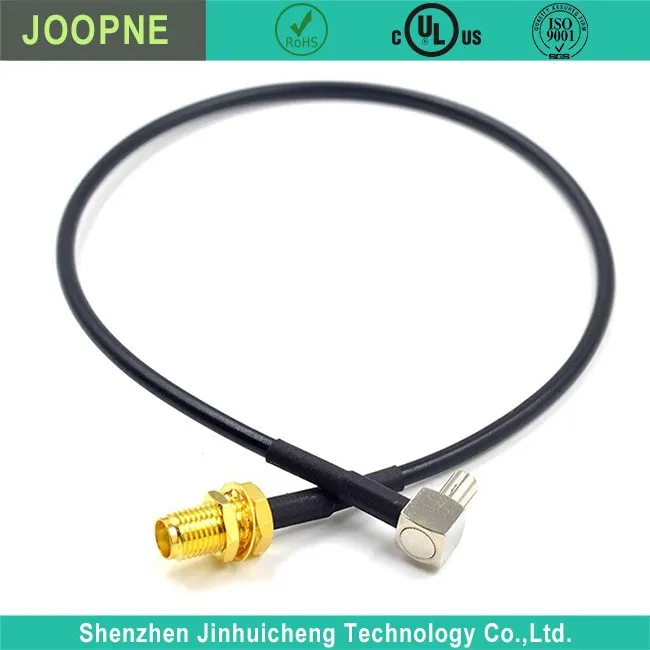

Kabel koncentryczny RF

Kable koncentryczne RF (częstotliwości radiowe) to rodzaj kabla zaprojektowanego specjalnie do przesyłania sygnałów elektrycznych o wysokiej częstotliwości, powszechnie stosowanych w różnych zastosowaniach obejmujących komunikację radiową, telekomunikację, telewizję i sieci.

Budowa:

Przewodnik wewnętrzny: lity lub skręcony drut biegnący przez środek, zwykle wykonany z miedzi lub aluminium, który przenosi sygnał elektryczny.

Izolacja dielektryczna: Wewnętrzny przewodnik otacza materiał izolacyjny (taki jak pianka lub polietylen), który utrzymuje położenie przewodnika i właściwości elektryczne.

Zewnętrzny przewodnik/ekran: Warstwa metaliczna (zwykle wykonana z plecionki lub folii), która otacza dielektryk, zapewniając ochronę przed zakłóceniami elektromagnetycznymi (EMI) i utrzymując integralność sygnału.

Płaszcz zewnętrzny: Zewnętrzna warstwa ochronna wykonana z materiałów takich jak PVC, PE lub inne materiały, które chronią kabel przed uszkodzeniami fizycznymi i czynnikami środowiskowymi.

Impedancja:

Kable koncentryczne RF mają zazwyczaj określoną impedancję charakterystyczną (zwykle 50 lub 75 omów). Dopasowanie impedancji kabla do urządzeń, do których jest podłączony, ma kluczowe znaczenie dla integralności sygnału.

Rodzaje i standardy:

Istnieją różne typy kabli koncentrycznych RF, w tym RG6, RG58, RG59, RG174, RG213, LMR itp. Każdy typ różni się pod względem impedancji, rozmiaru i zastosowania, nadaje się do różnych zastosowań i częstotliwości.

Mogą obowiązywać różne standardy, w zależności od konkretnego przypadku użycia lub wymagań branżowych.

Złącza:

Kable koncentryczne RF wykorzystują złącza na każdym końcu do łączenia się z urządzeniami. Typowe typy złączy obejmują BNC, SMA, typu N, TNC, typu F i inne, które są wybierane na podstawie aplikacji i podłączanego sprzętu.

Zakres częstotliwości:

Kable koncentryczne RF są przeznaczone do przesyłania sygnałów w określonych zakresach częstotliwości, które mogą się różnić w zależności od rodzaju kabla i zastosowania. Są one powszechnie stosowane w zakresie częstotliwości od kilku megaherców (MHz) do gigaherców (GHz).

Aplikacje:

Szeroko stosowane w telekomunikacji, komunikacji satelitarnej, telewizji kablowej, systemach Wi-Fi, systemach radiowych, radarach, oprzyrządowaniu i innych zastosowaniach do transmisji sygnałów o wysokiej częstotliwości.

Strata i tłumienie:

Kable koncentryczne RF charakteryzują się naturalną utratą (tłumieniem) sygnału wraz ze wzrostem odległości. Jakość, długość i częstotliwość kabla wpływają na stopień utraty sygnału.

Wybór odpowiedniego kabla koncentrycznego RF wymaga rozważenia takich czynników, jak pożądany zakres częstotliwości, wymagania dotyczące impedancji, warunki środowiskowe i kompatybilność z urządzeniami. Zrozumienie specyfikacji kabla i wymagań aplikacji ma kluczowe znaczenie dla zapewnienia niezawodnej transmisji sygnału i minimalizacji zakłóceń. Kable te są dostępne u dostawców elektroniki, specjalistycznych sprzedawców detalicznych i dystrybutorów specjalizujących się w komponentach i sprzęcie RF.

Kabel jest dostępny w wielu różnych rozmiarach, dzięki czemu możesz uzyskać potrzebną długość. Kable są dostępne w różnych długościach, np. {{0}}.3 m, 0,9 m, 1,8 m, 3 m, 3,6 m, 4,6 m i 7,6 m lub inne na żądanie.
